SPHELAR® EIPV series

EIPV(=Electronics Integrated Photovoltaics 電子機器組込型太陽電池)に最適なスフェラー®の小電力シリーズ。コンパクトながら比較的高い電圧までとれるスフェラー®アレイF12、スフェラー®の球状セルを樹脂モールドして試作向けに使いやすくしたスフェラー®ワン、屋外のセンサー機器電源として設計されたスフェラー®ドーム及びスフェラー®ミニドームの計4種類のラインアップ。

スフェラー®アレイF12

スフェラー®ならではの利点を生かしたコンパクト設計。12個のセルを配したこの製品は、1直列12並列から12直列1並列まで6品種用意しております。省電力ICチップやセンサー用の独立電源向け。コンデンサー等の蓄電池との組み合わせだけでなく、乾電池の消費を抑える用途にも使用できます。

スフェラー®アレイF12
形名 最大出力
Pmax
(mW)
最適動作
電圧
Vpm
(V)
最適動作
電流
Ipm
(mA)
L x W x T パッケージ 特徴及び用途
KSP-F12-1S12P-W1-X 13.5 0.48 28.0 24×9.5×5.1 集光型
ポリカーボネート
ケース
・1直列12並列から12直列1並列までの6品種
・コンパクトな大きさで比較的高電圧 省電力ICチップやセンサー用の独立電源向け
KSP-F12-2S6P-W1-X 13.5 0.97 14.0 24×9.5×5.1
KSP-F12-3S4P-W1-X 13.5 1.46 9.2 24×9.5×5.1
KSP-F12-4S3P-W1-X 13.5 1.95 6.9 24×9.5×5.1
KSP-F12-6S2P-W1-X 13.5 2.97 4.5 24×9.5×5.1
KSP-F12-12S1P-W1-X 13.5 6.00 2.2 24×9.5×5.1

スフェラー®ワン

スフェラー®の球状セルを樹脂モールドし、試作等向けに使いやすくしたスフェラー®ワン。三次元受光が可能なスフェラー®の特長をもっとも忠実に反映した製品。

スフェラー®ワン
形名 最大出力
Pmax
(mW)
最適動作
電圧
Vpm
(V)
最適動作
電流
Ipm
(mA)
L x W x Tパッケージ 特徴及び用途
KSP-OC-1830MR-ER-X03 0.60 0.481 1.25 φ3×5.3 φ3樹脂モールド ・スフェラーの球状セルを樹脂モールドした製品
・太陽電池一体型製品の試作開発に適する
・低指向性(全方位受光)
KSP-OC-1850MR-ER-X01 0.66 0.484 1.38 φ5×7.7 φ5樹脂モールド
KSP-OC-1850MR-ER-FL01 0.66 0.484 1.38 φ5×7.5 φ5樹脂モールド
フランジレス

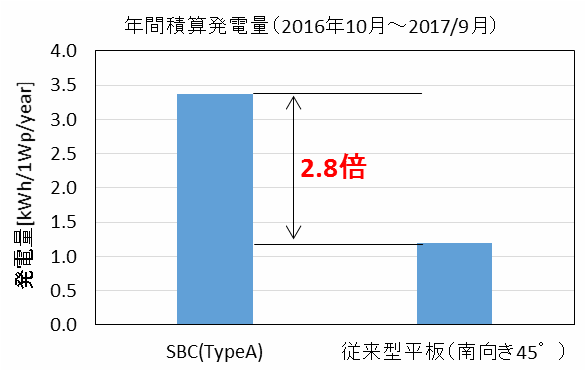

スフェラー®シリンダー

スフェラー®セルを必要な個数(必要な電圧分)直列接続し樹脂モールドした設計。最小のフットプリントで高い発電量を発揮します。1直列から10直列までを標準ラインアップ(オプションでさらに高い耐圧にも対応します)。また、複数本の並列使用によりご所望の電流を得ることができます。

スフェラー®シリンダー
形名 最大出力
Pmax
(mW)
最適動作
電圧
Vpm
(V)
最適動作
電流
Ipm
(mA)
L x W x T パッケージ 特徴及び用途
KSP-CY-01S01P‐SA-X 0.49 0.49 1 φ3.2×9.3 透明エポキシ樹脂
パッケージ
・小電力電源
・水電解
KSP-CY-02S01P‐SA-X 0.98 0.98 1 φ3.2×11.0
KSP-CY-03S01P‐SA-X 1.47 1.47 1 φ3.2×12.6
KSP-CY-04S01P‐SA-X 1.96 1.96 1 φ3.2×14.3
KSP-CY-05S01P‐SA-X 2.45 2.45 1 φ3.2×15.7
KSP-CY-06S01P‐SA-X 2.94 2.94 1 φ3.2×17.6
KSP-CY-07S01P‐SA-X 3.43 3.43 1 φ3.2×19.3
KSP-CY-08S01P‐SA-X 3.92 3.92 1 φ3.2×20.9
KSP-CY-09S01P‐SA-X 4.41 4.41 1 φ3.2×22.6
KSP-CY-10S01P‐SA-X 4.90 4.90 1 φ3.2×14.4

スフェラー®ドーム

屋外のセンサー機器の電源として設計。半球の形状ゆえに、朝早くから夕方遅くまでの積算発電量に優れる。また、汚れがつきにくく、衝撃に対する耐性も高い。

スフェラー®ドーム
形名 最大出力
Pmax
(mW)
最適動作
電圧
Vpm
(V)
最適動作
電流
Ipm
(mA)
L x W x Tパッケージ 特徴及び用途
KSP-HH-10S37P75-F0-X 230 4.6 52.0 φ75×43 半球型ケース ・ドーム型の形状ゆえに、一日を通した積算発電量に優れる
・汚れがつきにくく、衝撃に対する耐性も高い
・屋外のセンサー機器の独立電源向き
KSP-HH-10S77P105-F0-X 400 4.6 87.0 φ105×56
KSP-DR-10S150-F0-X 940 4.7 200.0 φ155×52 欠球型ケース
KSP-DR-20S150-F0-X 940 9.4 100.0 φ155×52

スフェラー®ミニドーム

お客様からのご要望にお応えして、電圧3.8–5.8V、電力40–100mWのドームモジュールをご用意しました。センサーネットワーク等に適したエナジーハーベスト・独立電源。

スフェラー®ミニドーム
形名 最大出力
Pmax
(mW)
最適動作
電圧
Vpm
(V)
最適動作
電流
Ipm
(mA)
L x W x Tパッケージ 特徴及び用途
KSP-HH-3.8V-12MA-X 45 3.8 12.0 φ38.1×24.1 半球型ケース ・ニーズの高い電力仕様(電圧3.8V-5.8V、電力40-100mW)にあわせたドームモジュール
・センサーネットワーク等に適したエナジーハーベストの独立電源向き
KSP-HH-3.8V-20MA-X 76 3.8 20.0 φ44.5×27.5
KSP-HH-3.8V-27MA-X 102 3.8 27.0 φ50.8×30.4
KSP-HH-4.7V-10MA-X 47 4.7 10.0 φ38.1×24.1
KSP-HH-4.7V-21MA-X 98 4.7 21.0 φ50.8×30.4
KSP-HH-5.7V-08MA-X 45 5.7 8.0 φ38.1×24.1
KSP-HH-5.7V-11MA-X 62 5.7 11.0 φ44.5×27.3
